| 电压 |
有 否
二极管 |
封装形式 |
型号 |
特性说明 |
|
最新场截止沟槽工艺IGBT单管
|
| 600V |
有 |
TO-220 |
FGP5N60UFDFGP20N60UFD |
高输入阻抗、大电流容量、低饱和压降、高速开关，
适用于感应加热、UPS、开关电源、功率因数校正 |
| 有 |
TO-247 |
FGH20N60UFDFGH20N60SFD
FGH40N60UFDFGH40N60SFD
FGH60N60UFDFGH60N60SFD |
| 否 |
TO-247 |
FGH75N60SF |
| 1200V |
有 |
TO-3PN |
FGA15N120FTDFGA20N120FTD |
高输入阻抗、低饱和压降、高速开关，
适用于感应加热、微波炉、软开关应用。 |

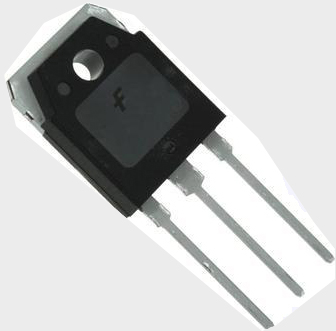

| TO-3P |
FGA25N120FTD |
| TO-247 |
FGH30N120FTD |
| 1700V |
有 |
TO-264 |
FGL60N170D |
|
可承受10μS短路的IGBT单管系列
|
| 600V |
有 |
TO-220 |
SGP10N60RUFD |
高输入阻抗、低饱和压降、高速开关，
适用于对短路要求苛刻的应用场合，如交流或直流
马达驱动、机器人技术、通用变频器、伺服控制。 |
| TO-3P |
SGH15N60RUFD |
| TO-3PN |
SGH20N60RUFDSGH30N60RUFD |
| TO-264 |
SGL50N60RUFD |
|
超快速IGBT单管系列
|
| 600V |
有 |
TO-3P |
SGH23N60UFD |
高输入阻抗、低饱和压降、开关损耗小、导通损耗低，
适用于需要高速开关的应用场合，
如交流或直流电机驱动、
通用逆变器、机器人技术、伺服控制。 |
| TO-3PN |
SGH40N60UFDSGH80N60UFD |
| TO-264 |
SGL160N60UFD |
| 否 |
TO-3PN |
SGH40N60UF |
|
NPT 工艺IGBT单管系列
|
| 1000V |
有 |
TO-264 |
FGL60N100BNTD |
高输入阻抗、高速开关，
适于微波炉、电磁灶、感应加热、其它家用电器。 |
| 1200V |
有 |
TO-3P |
FGA15N120ANTDTU |
| TO-3PN |
FGA25N120ANTDTU |
| TO-264 |
FGL40N100AND |
适于UPS、AC/DC马达驱动、感应加热等。 |
| TO-247 |
HGTG5N120BNDHGTG11N120CND
HGTG18N120BND |
中等频率应用场合的理想开关器件，
如交直流电机控制器、螺线管、继电器、
电流接触器的电源和驱动。 |
| TO-220AB |
HGTP5N120BND |
| 否 |
TO-247 |
HGTG27N120BN |
| TO-247ST |
HGT5A27N120BN |
|
工作频率在100KHZ以上IGBT单管系列
|
| 600V |
有 |
TO-247 |
HGTG20N60A4DHGTG30N60A4D |
用于高频开关电源 |
| 否 |
TO-247 |
HGTG30N60A4 |
|
PDP IGBT单管系列
|
| 300V |
有 |
TO-3P |
FGA180N30D |
高输入阻抗、大电流容量、开关损耗小、导通损耗低 |
| 330V |
FGA180N33ATD |
IGBT单管.jpg)
IGBT单管
