您现在的位置： 首页 >> 产品中心 >> 无感电容 >> 美国 CDE无感电容

美国 CDE无感电容产品型号

美 国
 ■ 930系列 轴向型无感电容
■ 932系列 轴向型无感电容
■ 941系列 轴向型无感电容
■ SCT系列方形直接安装型
美国CDE公司生产的电容种类齐全，针对大电流、高频、高压场合，用于IGBT、IPM、MOSFET突波吸收
CDE无感电容电容主要包括930、932、941、SCT这四大系列：
■ 930系列：电容量0.022 - 10μF，额定电压 100 - 630 Vdc，引线轴向，具体请参见其PDF资料；
■ 932系列：电容量1.0 – 3.0μF，额定电压 250 - 700 Vdc， 引线轴向，具体请参见其PDF资料；
■ 941系列：电容量0.01 – 4.7μF，额定电压 600V、850V、1000V、1200V、1600V、2000V、3000 Vdc，引线轴向；
■ SCT系列：电容量0.47 – 4.7μF，额定电压600V、1000V、1200V、1600V、2000V，方壳，直接安装于IGBT模块上。
其中941系列 和 SCT系列部分型号列表如下，具体请参见其PDF资料。
■ 941系列轴向型无感电容，部分型号：
Part Number Cap
(μf)		 Dimention(mm) ESR
(mΩ)		 dV/dt
(V/μS)		 Ipeak
(A)		 IRMS@70℃
@100kHZ
T W L
600Vdc （275 Vac），误差±10%，工作温度 -55℃ to +105℃
941C6P1K-F 0.1 5.7 11.9 34 28 196 20 2.8
941C6P15K-F 0.15 6.8 13.0 34 13 196 29 4.4
941C6P22K-F 0.22 8.1 14.3 34 12 196 43 4.9
941C6P33K-F 0.33 9.8 16.1 34 9 196 65 6.1
941C6P47K-F 0.47 11.7 18.0 34 7 196 92 7.6
941C6P68K-F 0.68 14.2 20.4 34 6 196 134 8.9
941C6W1K-F 1.0 17.3 23.5 34 6 196 196 9.9
941C6W1P5K-F 1.5 21.3 27.5 34 5 196 295 12.1
941C6W2K-F 2.0 18.2 27.6 46 5 128 255 13.1
941C6W3P3K-F 3.3 22.5 31.8 54 4 105 346 17.3
941C6W4P7K-F 4.7 28.6 33.3 54 4 105 492 18.7
1200Vdc （500 Vac），误差±10%，工作温度 -55℃ to +105℃
941C12P1K-F 0.1 11.7 18.0 34 9 1142 114 6.7
941C12P15K-F 0.15 14.4 20.7 34 7 1142 171 8.3
941C12P22K-F 0.22 17.5 23.8 34 7 1142 251 9.2
941C12P33K-F 0.33 14.6 24.0 46 7 640 211 10.0
941C12P47K-F 0.47 17.7 27.1 46 7 640 301 10.9
941C12P68K-F 0.68 21.7 31.1 46 6 640 435 13.0
941C12W1K-F 1.0 26.7 36.1 46 5 640 640 15.9
941C12W1P5K-F 1.5 27.6 40.2 54 4 502 754 19.7
1600Vdc （630 Vac），误差±10%，工作温度 -55℃ to +105℃
941C16P1K-F 0.1 14.3 20.6 34 7 1427 143 8.3
941C16P15K-F 0.15 17.7 23.9 34 5 1427 214 11.0
941C16P22K-F 0.22 21.5 27.8 34 7 1427 314 10.3
941C16P33K-F 0.33 18.2 27.8 46 7 800 264 11.0
941C16P47K-F 0.47 22.0 31.4 46 6 800 376 13.1
941C16P68K-F 0.68 26.9 36.3 46 6 800 544 14.5
941C16W1K-F 1.0 33.1 42.5 46 5 800 800 17.9
941C16W1P5K-F 1.5 34.5 47.0 54 4 628 942 22.2
2000Vdc （630 Vac），误差±10%，工作温度 -55℃ to +105℃
941C20S22K-F 0.022 7.9 14.2 34 35 1712 38 2.8
941C20S33K-F 0.033 9.7 16.0 34 20 1712 57 4.1
941C20S47K-F 0.047 11.6 17.8 34 12 1712 80 5.7
941C20S68K-F 0.068 14.0 20.2 34 8 1712 116 7.7
941C20P1K-F 0.10 17.0 23.3 34 7 1712 171 9.1
941C20P15K-F 0.15 14.1 23.6 46 7 960 144 9.8
941C20P22K-F 0.22 17.4 26.8 46 8 960 211 10.1
941C20P33K-F 0.33 21.7 31.2 46 8 960 317 11.3
941C20P47K-F 0.47 26.3 35.8 46 6 960 451 14.4
941C20P56K-F 0.56 23.9 36.5 54 7 754 422 13.9
941C20P68K-F 0.68 26.7 39.2 54 6 754 513 15.8
941C20W1K-F 1.0 33.1 45.6 54 5 754 754 19.4
3000Vdc （750 Vac），误差±10%，工作温度 -55℃ to +105℃
941C30S1K-F 0.010 7.8 14.1 34 60 2568 26 2.2
941C30S15K-F 0.015 9.5 15.8 34 40 2568 39 2.9
941C30S22K-F 0.022 11.5 17.8 34 25 2568 57 4.0
941C30S33K-F 0.033 14.2 20.4 34 14 2568 85 5.8
941C30S47K-F 0.047 11.3 20.7 46 14 1440 68 6.3
941C30S68K-F 0.068 13.8 23.3 46 12 1440 98 7.4
941C30P1K-F 0.10 17.1 26.5 46 10 1440 144 9.0
941C30P15K-F 0.15 21.3 30.7 46 8 1440 216 11.2
941系列外形尺寸
■ SCT系列 方形塑壳直接安装型无感电容：
特点： 承受瞬间大电流；直接安装在IGBT模块上；小于20nH的低电感；符合UL94V0标准的阻燃环氧树脂封装。
用途： 在高du/dt场合，SCT型无感电容对中低电流的IGBT提供抑制电压瞬态变化的保护。在使用的时候，电容跨接在双单元IGBT模块的C1到E2之间，而对六单元IGBT模块，则跨接在P端口与N端口之间。
型号列表
Part Number Cap
(μf)		 dV/dt
(V/μS)		 Ipeak
(A)		 ESR
(mΩ)		 IRMS@70℃
@100kHZ		 长度L
(mm)		 B型的高度(mm) B型的宽度(mm)
S型的宽度(mm) S型的高度(mm)
600Vdc （275 Vac @60HZ）
SCT474K601A3B25-F 0.47 250 118 12 8.1 45.0 33.0 22.0
SCT684K601A3B25-F 0.68 200 136 9 9.4 45.0 33.0 22.0
SCT105K601A3B25-F 1.00 150 150 8 10.0 45.0 33.0 22.0
SCT155K601A3B25-F 1.50 150 225 7 10.6 45.0 33.0 22.0
SCT205K601A3B25-F 2.00 150 300 7 11.7 51.0 36.0 25.0
SCT335K601A3B25-F 3.30 150 495 5 14.8 51.0 40.0 30.0
SCT475K601A3B25-F 4.70 120 564 4 19.6 59.0 45.0 35.0
1000Vdc （500 Vac @60HZ）
SCT224K102D3B25-F 0.22 650 143 19 6.4 45.0 33.0 22.0
SCT474K102D3B25-F 0.47 450 211 9 9.3 45.0 33.0 22.0
SCT564K102D3B25-F 0.56 400 224 9 9.3 45.0 33.0 22.0
SCT684K102D3B25-F 0.68 400 272 7 10.6 45.0 33.0 22.0
SCT105K102D3B25-F 1.00 400 400 5 13.8 51.0 36.0 25.0
SCT125K102D3B25-F 1.20 400 480 5 15.1 51.0 40.0 30.0
1200Vdc （550 Vac @60HZ）
SCT224K122D3B25-F 0.22 650 143 19 6.4 45.0 33.0 22.0
SCT334K122D3B25-F 0.33 500 165 13 7.8 45.0 33.0 22.0
SCT474K122D3B25-F 0.47 500 235 10 9.8 51.0 36.0 25.0
SCT684K122D3B25-F 0.68 500 340 7 12.7 51.0 40.0 30.0
SCT105K122D3B25-F 1.00 500 500 5 15.1 51.0 40.0 30.0
SCT155K122D3B25-F 1.50 400 600 4 19.6 59.0 45.0 35.0
SCT205K122D3B25-F 2.00 400 800 4 19.6 59.0 45.0 35.0
SCT305K122D3B25-F 3.00 400 1200 5 20.0 59.0 55.0 45.0
1600Vdc （630 Vac @60HZ）
SCT224K162D3B25-F 0.22 650 143 19 6.4 45.0 33.0 22.0
SCT334K162D3B25-F 0.33 650 215 12 8.1 45.0 33.0 22.0
SCT474K162D3B25-F 0.47 650 306 10 9.8 51.0 36.0 25.0
SCT684K162D3B25-F 0.68 650 442 7 12.7 51.0 40.0 30.0
SCT105K162D3B25-F 1.00 500 500 6 15.9 59.0 45.0 35.0
SCT155K162D3B25-F 1.50 400 600 5 20.0 59.0 55.0 45.0
SCT205K162D3B25-F 2.00 400 800 5 20.0 59.0 55.0 45.0
2000Vdc （630 Vac @60HZ）
SCT224K202D3B25-F 0.22 800 176 19 6.4 45.0 33.0 22.0
SCT334K202D3B25-F 0.33 264 13 8.2 51.0 36.0 25.0
SCT474K202D3B25-F 0.47 376 10 10.78 51.0 40.0 30.0
SCT684K202D3B25-F 0.68 600 408 8 13.8 59.0 45.0 35.0
SCT105K202D3B25-F 1.00 600 6 16.6 59.0 47.0 39.0
SCT155K202D3B25-F 1.50 720 5 20.0 59.0 55.0 45.0
SCT205K202D3B25-F 2.00 900 5 20.0 59.0 55.0 45.0

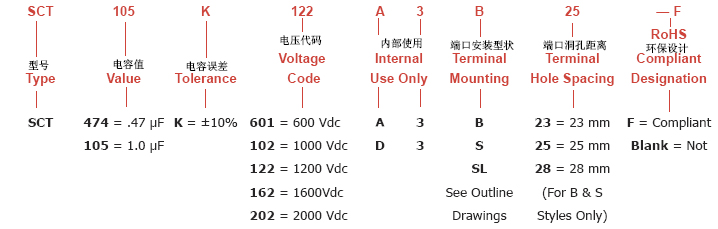

SCT型无感电容 命名规则

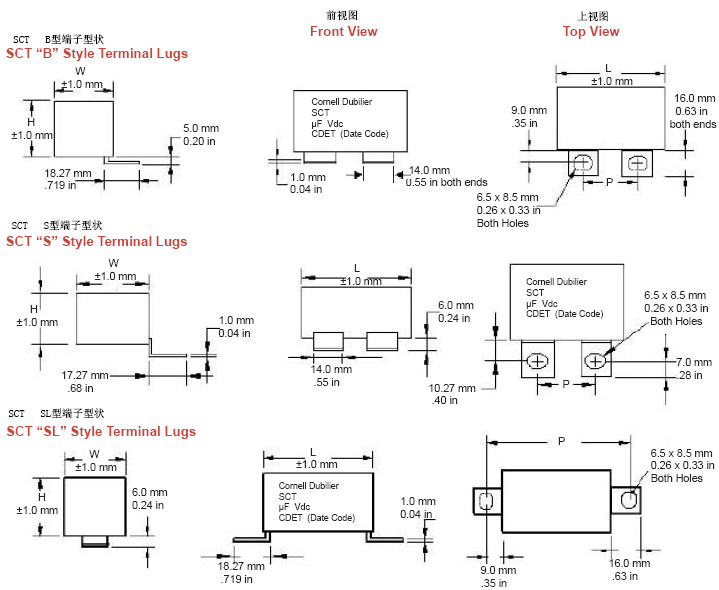

SCT型无感电容 外形尺寸
